Khớp ly hợp một chiều RINGSPANN tại Việt Nam

Model:	Khớp ly hợp một chiều RINGSPANN tại Việt Nam
Hãng sản xuất:	Ringspann
Nhà phân phối:	Gia Tin Phat Co., Ltd
Tình trạng:	Hàng mới 100%
Xuất xứ:	Đang cập nhật
Giá:	Liên hệ
Bảo hành:	12 Tháng

Chúng tôi tự hào là Nhà phân phối hàng đầu các thiết bị công nghiệp: Van công nghiệp, Bơm công nghiệp, Xi lanh khí nén, Động cơ – Hộp số, Cảm biến, Tự động hóa… tại Việt Nam

Chi tiết sản phẩm

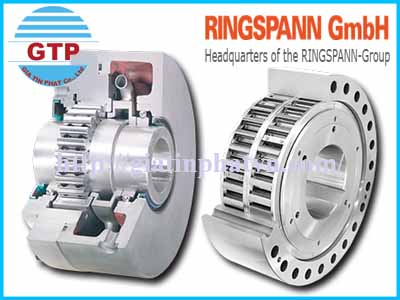

Khớp ly hợp một chiều RINGSPANN

Kiểu lắp: Bắt bu-lông vào mặt đầu (for bolting to the face)
Công nghệ: Sprag Lift-off X

Hai ứng dụng chính:

Backstop – chống quay ngược.
Overrunning Clutch – ly hợp một chiều tự động.

Đặc điểm chính

Là cơ cấu truyền động một chiều sử dụng các phần tử khóa dạng sprag.
Không có ổ đỡ/bạc đạn riêng tích hợp bên trong (without bearing support).
Có cơ chế Lift-off X giúp các phần tử sprag tách khỏi bề mặt vòng ngoài khi vòng trong quay ở tốc độ cao.
Mô-men xoắn danh định của dòng sản phẩm lên đến 1.230.000 Nm.
Đường kính lỗ có thể lên đến 500 mm.
Có nhiều đường kính lỗ tiêu chuẩn để đáp ứng các nhu cầu lắp đặt khác nhau.

Công ty TNHH Thương mại Gia Tín Phát cung cấp giải pháp thiết bị Khớp ly hợp một chiều RINGSPANN tại Việt Nam với các cam kết:

Giấy tờ minh bạch: Tờ khai nhập khẩu đầy đủ từ Đức/Châu Âu hay các nhà máy sản xuất chính.
Hỗ trợ kỹ thuật: Khảo sát, tư vấn đúng model, hướng dẫn cài đặt online thông qua sự hổ trợ của Nhà sản xuất, hổ trợ 24/7, tư vấn chiều dài đầu đo theo nhu cầu của khách hàng thông qua khảo sát bồn chứa.
Bảo hành & Giao hàng: Bảo hành chính hãng 12 tháng, giao hàng toàn quốc và các KCN lân cận, hổ trợ mở tờ khai vào Khu chế xuất.

Nếu bạn quan tâm thêm đến các dòng sản phẩm như: Khớp ly hợp xoay chiều RINGSPANN, Bánh răng RINGSPANN, Thanh chắn tốc độ thấp RINGSPANN, Vỏ bánh răng tự do RINGSPANN, Bộ bánh răng hoàn chỉnh RINGSPANN…, hãy liên hệ ngay với chúng tôi để được tư vấn về kĩ thuật cũng như chất lượng và giá cả sản phẩm tốt nhất.

CÔNG TY TNHH THƯƠNG MẠI GIA TÍN PHÁT

Địa chỉ: 58 Đường số 45, Phường An Hội Tây, TP Hồ Chí Minh, Việt Nam

Phòng kinh doanh:

Sales1: +84.934015234 Email: sales1@giatinphatvn.com

Sales2: +84.902887912 Email: sales2@giatinphatvn.com

Hãy cùng chúng tôi tham khảo chi tiết hơn về thông số cũng như các dòng sản phẩm của Khớp ly hợp một chiều RINGSPANN

Ly hợp một chiều RINGSPANN dùng để làm gì?

Backstop – cơ cấu chống quay ngược:

Chức năng là cho phép trục quay theo chiều làm việc bình thường nhưng ngăn hệ thống quay ngược khi động cơ dừng.

Ví dụ: băng tải nghiêng đang vận chuyển vật liệu lên cao. Khi động cơ ngừng, trọng lượng vật liệu có thể kéo băng tải chạy ngược xuống. FXM khóa chiều quay ngược, giúp giữ băng tải và hạn chế hư hỏng thiết bị.

Ứng dụng phù hợp:

Băng tải nghiêng.
Băng tải vận chuyển vật liệu rời.
Hộp giảm tốc công nghiệp.
Các hệ thống có nguy cơ quay ngược khi dừng động cơ.

Overrunning Clutch – ly hợp một chiều tự động

Chức năng là tự động truyền mô-men khi cần truyền động và tự tách khỏi đường truyền khi một trục quay vượt tốc độ trục còn lại theo điều kiện thiết kế.

Ví dụ: hệ thống có động cơ chính và động cơ phụ chạy chậm (creep drive) để phục vụ bảo trì. Khi động cơ phụ hoạt động, FXM truyền động ở tốc độ thấp. Khi động cơ chính chạy bình thường, cơ cấu tự nhả, giúp động cơ phụ không bị kéo quay theo.

Ứng dụng được minh họa trong tài liệu:

Hộp giảm tốc của gầu tải đứng.
Hệ thống truyền động máy trộn xi măng.
Hệ thống có động cơ chính và động cơ phụ.
Máy móc cần chuyển đổi giữa chế độ chạy chậm và chạy bình thường.

Nguyên lý hoạt động của Khớp ly hợp một chiều RINGSPANN

Cơ cấu gồm vòng trong, vòng ngoài, các phần tử sprag, lồng giữ và lò xo.

Khi vòng trong quay ở tốc độ cao:

Lực ly tâm tác động lên các phần tử sprag.
Sprag xoay và tách khỏi bề mặt làm việc của vòng ngoài.
Hình thành khe hở giữa sprag và vòng ngoài.
Cơ cấu chạy ở trạng thái quay tự do mà không tiếp xúc ma sát liên tục tại các bề mặt khóa.
Kết quả là giảm mài mòn trong quá trình quay tự do ở tốc độ cao, hỗ trợ tuổi thọ vận hành dài.

Khi tốc độ vòng trong giảm:

Lực ly tâm giảm.
Lực lò xo đưa sprag trở lại vị trí tiếp xúc.
Cơ cấu sẵn sàng khóa và truyền mô-men khi điều kiện vận hành yêu cầu.

Lưu ý quan trọng: Khi dùng FXM làm overrunning clutch, tốc độ truyền động phải không vượt quá 40% tốc độ Lift-off được quy định cho model tương ứng. Đây là giới hạn vận hành nêu trong datasheet, không phải tốc độ tối đa của toàn bộ dòng sản phẩm

Model các dòng sản phẩm Khớp ly hợp một chiều RINGSPANN – Bánh răng RINGSPANN

Model	Mô-men danh định lý thuyết	Tốc độ Lift-off	Tốc độ tối đa
FXM 31-17 NX	110	890	5
FXM 38-17 NX	180	860	5
FXM 46-25 NX	460	820	5
FXM 51-25 NX	560	750	5
FXM 56-25 NX	660	730	5
FXM 61-19 NX	520	750	5
FXM 66-25 NX	950	700	5
FXM 76-25 NX	1.2	670	5
FXM 86-25 NX	1.6	630	5
FXM 101-25 NX	2.1	610	5
FXM 85-40 MX	2.5	430	6
FXM 100-40 MX	3.7	400	4.5
FXM 120-50 MX	7.7	320	4
FXM 140-50 MX	10.1	320	3
FXM 170-63 MX	20.5	250	2.7
FXM 200-63 MX	31	240	2.1
FXM 240-63 LX	36.5	220	3
FXM 240-96 LX	59	220	2.5
FXM 2.240-70 LX	81	220	2.5
FXM 2.240-96 LX	117.5	220	2.5
FXM 260-63 LX	44.5	210	2.25
FXM 290-70 LX	65	200	2.25
FXM 290-96 LX	95.5	200	2.25
FXM 2.290-70 LX	125.5	200	2.25
FXM 2.290-96 LX	183	200	2.25
FXM 310-70 LX	76	195	2.25
FXM 310-96 LX	112	195	2.1
FXM 320-70 LX	81	195	2
FXM 320-96 LX	114	195	2
FXM 2.320-70 LX	158	195	2
FXM 2.320-96 LX	225	195	2
FXM 360-100 LX	156	180	1.8
FXM 2.360-73 LX	208	180	1.8
FXM 2.360-100 LX	294.5	180	1.8
FXM 410-100 LX	194.5	170	1.5
FXM 2.410-73 LX	263	170	1.5
FXM 2.410-100 LX	389.5	170	1.5
FXM 500-100 LX	290	150	1
FXM 2.500-100 LX	578	150	1
FXM 620-105 LX	444.5	135	1
FXM 2.620-105 LX	888	135	1
FXM 750-105 LX	605	125	800
FXM 2.750-105 LX	FXM 260-63 LX	FXM 2.320-70 LX	FXM 2.500-100 LX
FXM 31-17 NX	FXM 290-70 LX	FXM 2.320-96 LX	FXM 620-105 LX
FXM 38-17 NX	FXM 290-96 LX	FXM 360-100 LX	FXM 2.620-105 LX
FXM 46-25 NX	FXM 2.290-70 LX	FXM 2.360-73 LX	FXM 750-105 LX
FXM 51-25 NX	FXM 2.290-96 LX	FXM 2.360-100 LX	FXM 2.750-105 LX
FXM 56-25 NX	FXM 310-70 LX	FXM 410-100 LX	FXM 240-96 LX
FXM 61-19 NX	FXM 310-96 LX	FXM 2.410-73 LX	FXM 2.240-70 LX
FXM 66-25 NX	FXM 320-70 LX	FXM 2.410-100 LX	FXM 2.240-96 LX
FXM 76-25 NX	FXM 320-96 LX	FXM 500-100 LX	FXM 200-63 MX
FXM 86-25 NX	FXM 170-63 MX	FXM 140-50 MX	FXM 240-63 LX
FXM 101-25 NX	FXM 120-50 MX	FXM 100-40 MX	FXM 85-40 MX
