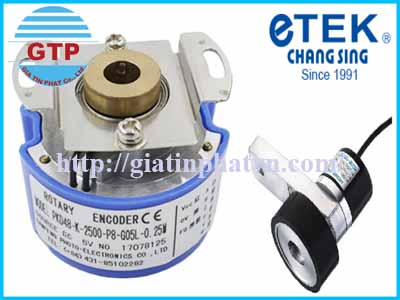

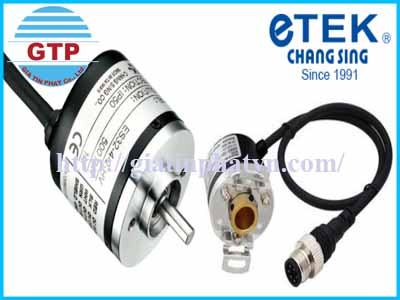

Encoder ES38-2000-2-L-S01 ETEK CHANG SING tại Việt Nam
| Model: | Encoder ES38-2000-2-L-S01 ETEK CHANG SING tại Việt Nam |
| Hãng sản xuất: | ETEK CHANG SING |
| Nhà phân phối: | Gia Tin Phat Co., Ltd |
| Tình trạng: | Hàng mới 100% |
| Xuất xứ: | Taiwan |
| Giá: | Liên hệ |
| Bảo hành: | 12 Tháng |
Chúng tôi tự hào là Nhà phân phối hàng đầu các thiết bị công nghiệp: Van công nghiệp, Bơm công nghiệp, Xi lanh khí nén, Động cơ – Hộp số, Cảm biến, Tự động hóa… tại Việt Nam
Chi tiết sản phẩm
Encoder ES38-2000-2-L-S01 ETEK CHANG SING là một loại bo mạch/cảm biến quay quang học (optoelectronic rotary encoder) dạng trục đặc thuộc dòng ES38 do hãng ETEK (Chang Sing Enterprise) sản xuất.
Shaft Diameter: 6mm
Max. Shaft Load: ( 10 ~ 400PPR)Axial: 1 kg, Radial :2 kg
(over 400 PPR)Axial:0.5 kg, Radial :1 kg
Starting Torque: 30 gf-cm or less
Max. Speed of Main Shaft: 6000 rpm
Vibration: 10g(10±1,500Hz)
Shock: 20g per 11ms
Cable: ø4.7,1m long
Weight: ≦200g
Quy cách & Nguyên lý hoạt động Encoder ES38-2000-2-L-S01
Thiết bị này hoạt động dựa trên nguyên lý quang học mã hóa vòng quay tương đối (Incremental Optical Encoder).
Cơ chế phát hiện:
- Bên trong encoder có một đĩa mã hóa bằng thủy tinh hoặc nhựa được đục 2000 rãnh nhỏ li ti (tương ứng với 2000 xung). Khi trục động cơ quay làm đĩa quay theo, một nguồn sáng LED sẽ chiếu xuyên qua đĩa đến cảm biến quang học phía đối diện. Cảm biến này sẽ nhận diện các tín hiệu "sáng - tối" ngắt quãng và chuyển thành các xung điện.
Độ phân giải cực cao:
- Với thông số 2000 PPR, cứ mỗi khi trục quay được đúng 1 vòng (360 độ), encoder sẽ phát ra chính xác 2000 xung đơn. Điều này cho phép hệ thống đo lường góc quay chính xác đến từng 0.18 độ (360° / 2000).
Cơ chế ngõ ra Line Driver (Ký hiệu "L"):
- Đây là dạng ngõ ra sử dụng IC vi sai chuyên dụng (RS422). Thay vì chỉ xuất ra các kênh thông thường như A, B, Z, dòng Line Driver sẽ xuất ra các cặp tín hiệu đối nghịch: A và /A, B và /B, Z và /Z.
- Chống nhiễu tuyệt đối: Khi truyền tín hiệu đi xa (lên đến 100m - 200m) trong môi trường nhà máy nhiều biến tần, motor công suất lớn, các cặp dây đối nghịch này sẽ triệt tiêu hoàn toàn nhiễu từ trường (nhiễu chế độ chung).
Các ứng dụng thực tế của Encoder ES38-2000-2-L-S01 ETEK CHANG SING
Nhờ độ phân giải cao (2000 xung) và ngõ ra Line Driver chống nhiễu mạnh mẽ, mã encoder này được ứng dụng rộng rãi trong các hệ thống đòi hỏi độ chính xác cao:
- Điều khiển chuyển động động cơ (Servo & Stepper Motor): Được gắn ở đuôi các động cơ servo hoặc động cơ bước (Step motor) để phản hồi vị trí (Feedback loop) về bộ điều khiển. Giúp driver biết chính xác động cơ đã quay được bao nhiêu vòng, tốc độ ra sao để bù sai số tức thì.
- Máy công cụ CNC (Phay, Tiện, Cắt Plasma): Gắn vào các trục vít me dòng máy CNC nhỏ để đo lường khoảng cách di chuyển của bàn dao, đảm bảo sản phẩm được gia công chính xác đến từng micromet.
- Cánh tay robot công nghiệp: Lắp tại các khớp nối của robot nhằm kiểm soát góc gập, góc xoay, giúp robot gắp/thả linh kiện chính xác vào vị trí lập trình sẵn.
- Hệ thống băng tải phân loại thông minh: Đo tốc độ di chuyển thực tế của băng tải để đồng bộ với camera quét mã vạch (Vision System) hoặc cơ cấu gạt hàng, giúp gạt chính xác sản phẩm khi đi qua vị trí chỉ định.
- Máy in công nghiệp và máy đóng gói đóng chai: Kiểm soát tốc độ quay của các trục rulô in, trục cuộn màng bao bì. Đảm bảo mực in không bị nhòe hoặc nhãn dán được dán ngay ngắn, không bị lệch phom.
Công ty TNHH Thương mại Gia Tín Phát cung cấp giải pháp thiết bị Encoder ES38-2000-2-L-S01 ETEK CHANG SING tại Việt Nam với các cam kết:
- Giấy tờ minh bạch: Tờ khai nhập khẩu đầy đủ từ Nhà sản xuất.
- Hỗ trợ kỹ thuật: Khảo sát, tư vấn đúng model, hướng dẫn cài đặt online thông qua sự hổ trợ của Nhà sản xuất, hổ trợ 24/7, tư vấn chiều dài đầu đo theo nhu cầu của khách hàng thông qua khảo sát bồn chứa.
- Bảo hành & Giao hàng: Bảo hành chính hãng 12 tháng, giao hàng toàn quốc và các KCN lân cận, hổ trợ mở tờ khai vào Khu chế xuất.
Nếu bạn quan tâm thêm đến các dòng sản phẩm như: Bộ mã hoá ETEK CHANG SING, Cảm biến vòng quay ETEK CHANG SING, Bộ mã hoá trục rỗng ETEK CHANG SING, Bộ điều khiển đo lường ETEK CHANG SING, Bộ lọc đầu ra ETEK CHANG SING…, hãy liên hệ ngay với chúng tôi để được tư vấn về kĩ thuật cũng như chất lượng và giá cả sản phẩm tốt nhất.
CÔNG TY TNHH THƯƠNG MẠI GIA TÍN PHÁT
Địa chỉ: 58 Đường số 45, Phường An Hội Tây, TP Hồ Chí Minh, Việt Nam
Phòng kinh doanh:
Sales1: +84.934015234 Email: sales1@giatinphatvn.com
Sales2: +84.902887912 Email: sales2@giatinphatvn.com
Thông số về dòng sản phẩm Encoder ES38-2000-2-L-S01 ETEK CHANG SING
|
Hệ thống phát hiện |
Tăng dần |
|
Sóng đầu ra |
Sóng vuông |
|
Độ phân giải bộ mã hóa |
5,10,12,20,30,40,50,60,100,150,180,200,250,300,360,400,500,600,720, |
|
Tín hiệu đầu ra |
Pha AB, pha thấp ABZ, pha cao AB+Z |
|
Loại đầu ra |
Điện áp NPN, NPN cực thu hở, đẩy kéo, mạch điều khiển đường dây |
|
Điện áp định mức |
DC8~26V, DC5V cố định |
|
Mức tiêu thụ hiện tại |
≦60mA |
|
Công suất đầu ra |
Dòng điện nguồn: 20mA, Điện áp dư: 0,5V hoặc thấp hơn |
|
Tần số phản hồi tối đa |
Tần số tối đa: 10K Hz ~ 100K Hz |
|
Chênh lệch pha đầu ra |
Pha A, B khác nhau 90°±45° (T/4±T/8), pha Z là T±T/2 |
|
Đặc tính tín hiệu |
2us hoặc ít hơn |
|
Cực tính |
Chống đảo cực (không dùng với nguồn DC5V) |
|
|
-10℃~60℃, 95% RH (Không ngưng tụ, không đóng băng) |
|
Nhiệt độ bảo quản |
-20℃~80℃ (Không ngưng tụ, không đóng băng) |
|
Mức độ bảo vệ |
IP50/IP65 |
